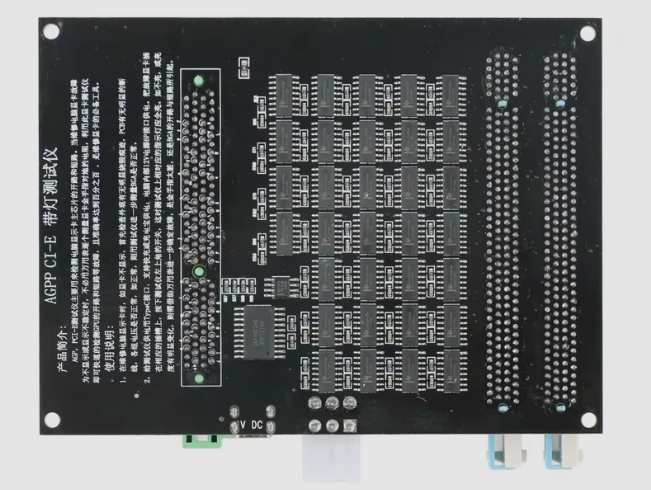

Tester dual-use slotů AGP a PCI-E X16
Tester AGP a PCI-E se používá hlavně k testování přerušených obvodů (open circuit) a zkratů (short circuit) na datové sběrnici spojující čip grafické karty (GPU) s rozhraním pro základní desku vůči zemi (GND).
-
Při opravách závad grafických karet, jako je chybějící obraz, rozmazaný/rozsypaný obraz (artefakty) nebo nestabilní zobrazení, není nutné používat multimetr a měřit pin po pinu na sběrnici mezi kontaktovými ploškami (zlatými prsty) karty a základní deskou. Tento tester grafických karet dokáže rychle a se 100% přesností detekovat přerušené obvody a zkraty směrem k GPU. Je to nepostradatelný nástroj pro opravy grafických karet.
-
Při opravě grafické karty (pokud karta nezobrazuje, obraz je rozmazaný atd.) nejprve zkontrolujte vzhled, zda na něm nejsou viditelné stopy spálení, zda není viditelně přerušený plošný spoj (PCB) a zda jsou napětí všech větví v normě. Pokud je vše v pořádku, použijte tester k dalšímu měření, zda jsou datové linky připojené k rozhraní v pořádku.
-

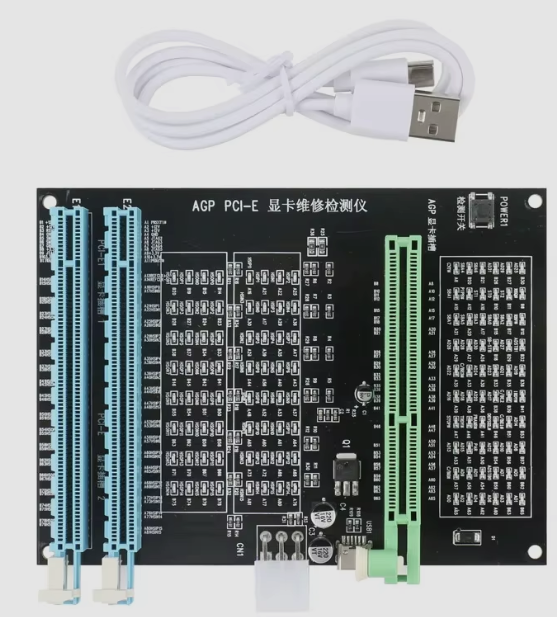

Připojte k testeru napájení (přes Type-C nebo 6-pin ze zdroje), vložte vadnou kartu do příslušného slotu a stiskněte spínač v levém horním rohu. V tu chvíli by se měly všechny odpovídající kontrolky na testeru plně rozsvítit. Pokud některá nesvítí, bliká nebo má výrazně odlišný jas, je nutné pomocí multimetru dále určit, zda je závada způsobena znečištěným kontaktem nebo přerušeným/zkratovaným spojem pod BGA čipem (GPU).
Barva: Černá
Materiál: PCB + kov + plast
