Diagnostika pro SO-DIMM DDR4 a DDR5

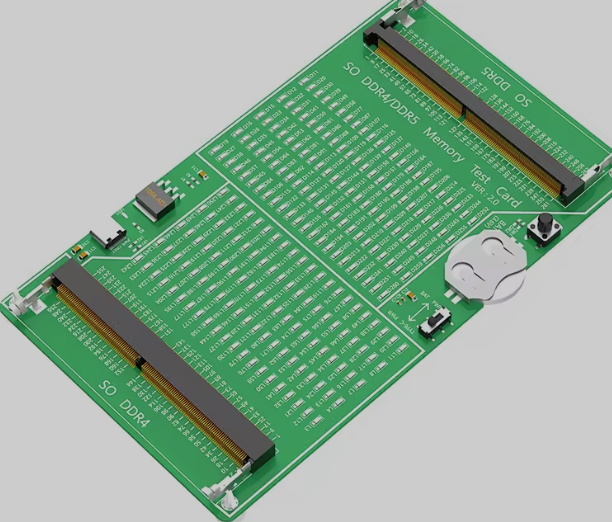

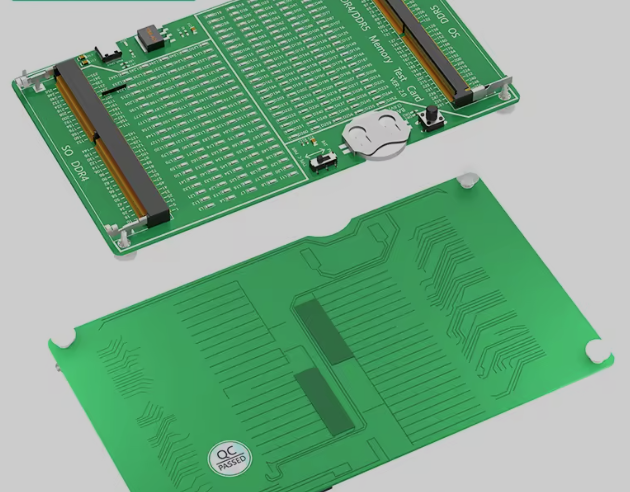

Tento nástroj slouží k rychlé diagnostice patic (slotů) pro operační paměti typu DDR4 a DDR5 v noteboocích. Používá se k ověření, zda je základní deska schopná správně komunikovat s paměťovým modulem, aniž by hrozilo riziko poškození skutečné drahé RAM paměti.

skladem

586 Kč

Diagnostické možnosti a testované parametry:

Integrita signálových sběrnic: Verifikace kontinuity a impedance adresových, datových a řídicích linek mezi BGA pouzdrem procesoru (CPU) a piny SO-DIMM slotu.
Detekce přerušení obvodu (Open Circuit): Okamžitá lokalizace přerušených spojů na DPS, vadných pinů v patici nebo studených spojů (tzv. cold joints / utržených kuliček) v rámci BGA interkonektu procesoru.
Detekce zkratů (Short Circuit): Identifikace zkratů na signálových linkách a napájecích větvích paměťového slotu vůči zemi ( $GND$ ) nebo jiným potenciálům, což eliminuje riziko destrukce ostrých RAM modulů při testování.
Přítomnost napájecích napětí a stavových signálů: Vizuální diagnostika hardwarových stavů sběrnice pomocí LED indikátorů. Umožňuje kontrolu přítomnosti hlavních napájecích větví, referenčních napětí ( $VREF$ ) a základních řídicích signálů sběrnice DDR4 / DDR5.

Technická specifikace:

Kompatibilita: SO-DIMM DDR4 a SO-DIMM DDR5 (paměťové moduly pro notebooky a mini PC).
Indikační rozhraní: Komplexní matice vysokohustotních SMD LED indikátorů pro detailní vizuální kontrolu stavu každé jednotlivé linky.
Duální systém napájení logiky testeru:
1. Lůžko pro lithiový knoflíkový článek CR2032 (baterie není součástí balení).
2. Systémový port USB Type-C pro napájení z externího 5V zdroje.
Ovládací prvky : Posuvný přepínač volby napájení (Type-C / BAT) a integrovaný mikrospínač pro spuštění diagnostického testu.

Metodika použití:

Do lůžka na testeru vložte knoflíkovou baterii CR2032, případně připojte napájecí kabel k portu USB Type-C a navolte příslušnou polohu přepínače.
Do odpovídající patice (SO DDR4 nebo SO DDR5) opatrně zasuňte testovaný paměťový modul.
Aktivujte tester a vyhodnoťte stav sběrnic na základě LED matice: nominální (rovnoměrný) svit všech diod indikuje bezchybný stav modulu. Jakákoliv anomálie (zhasnutá nebo blikající dioda) značí konkrétní hardwarový defekt na dané lince.
