Univerzální precizní držák základních desek a BGA čipů XZZ S3

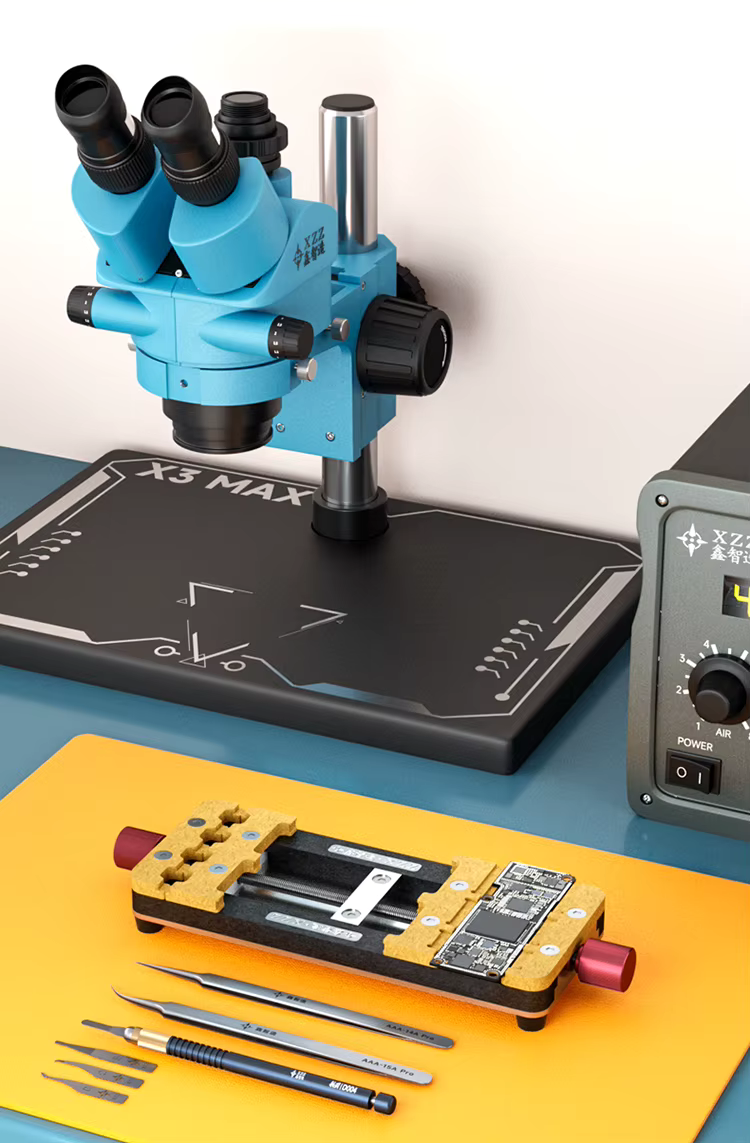

Profesionální, vysoce stabilní servisní přípravek (fixture) v charakteristickém žlutém provedení, navržený pro nekompromisní fixaci desek plošných spojů (DPS) a drobných IC součástek. tento držák je klíčovým vybavením pro každé servisní pracoviště zaměřené na mikro-pájení, reballing a opravy základních desek mobilních telefonů, tabletů nebo notebooků pod mikroskopem.

Hlavní doménou tohoto modelu je kombinace extrémní tepelné izolace a precizního mechanického posuvu, který zabraňuje kroucení desek (warping) vlivem vysokých teplot z horkovzdušných stanic.

u dodavatele

375 Kč

Klíčové vlastnosti a konstrukční detaily:

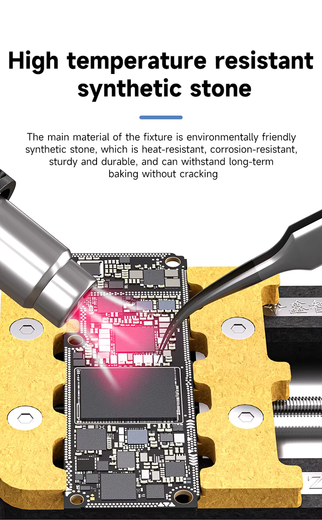

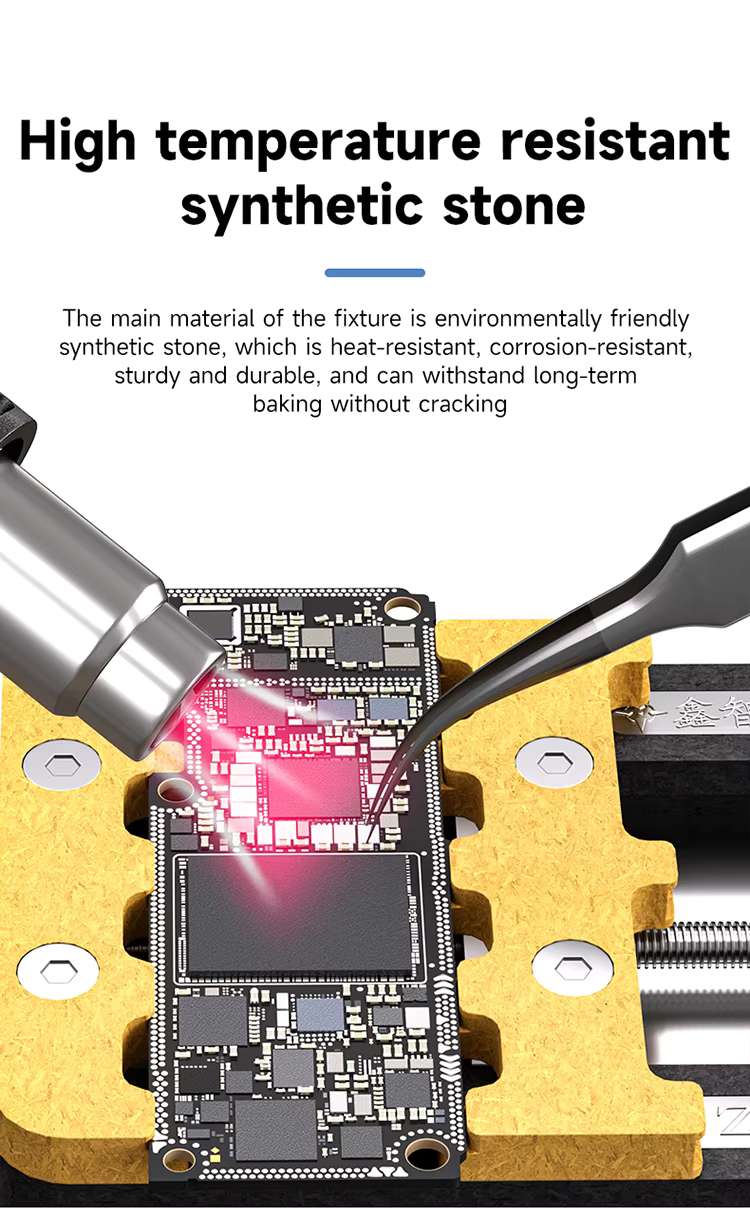

Tepelně izolační tělo ze syntetického kamene: Platforma je vyrobena ze speciálního antistatického syntetického kompozitu. Tento materiál vykazuje extrémní odolnost vůči vysokým teplotám (přímý horký vzduch), minimalizuje tepelné ztráty odváděním tepla do těla držáku a chrání pracovní ESD podložku před propálením.

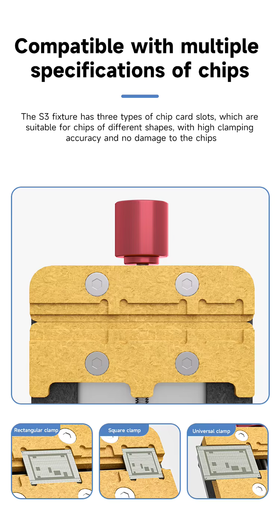

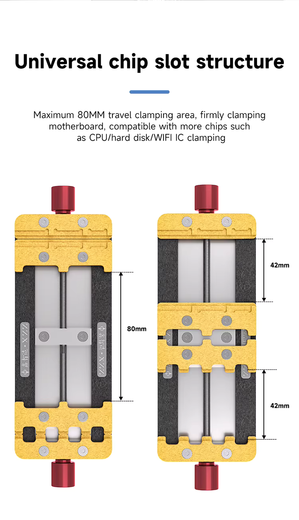

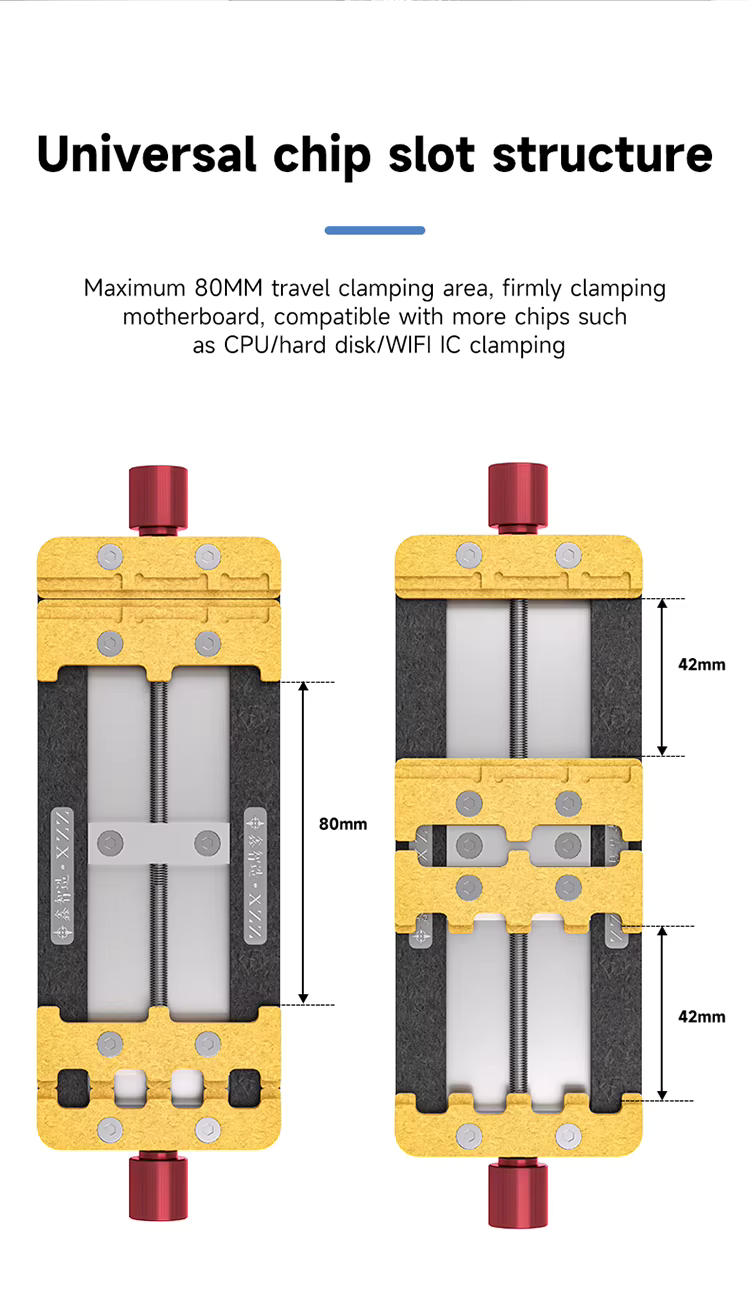

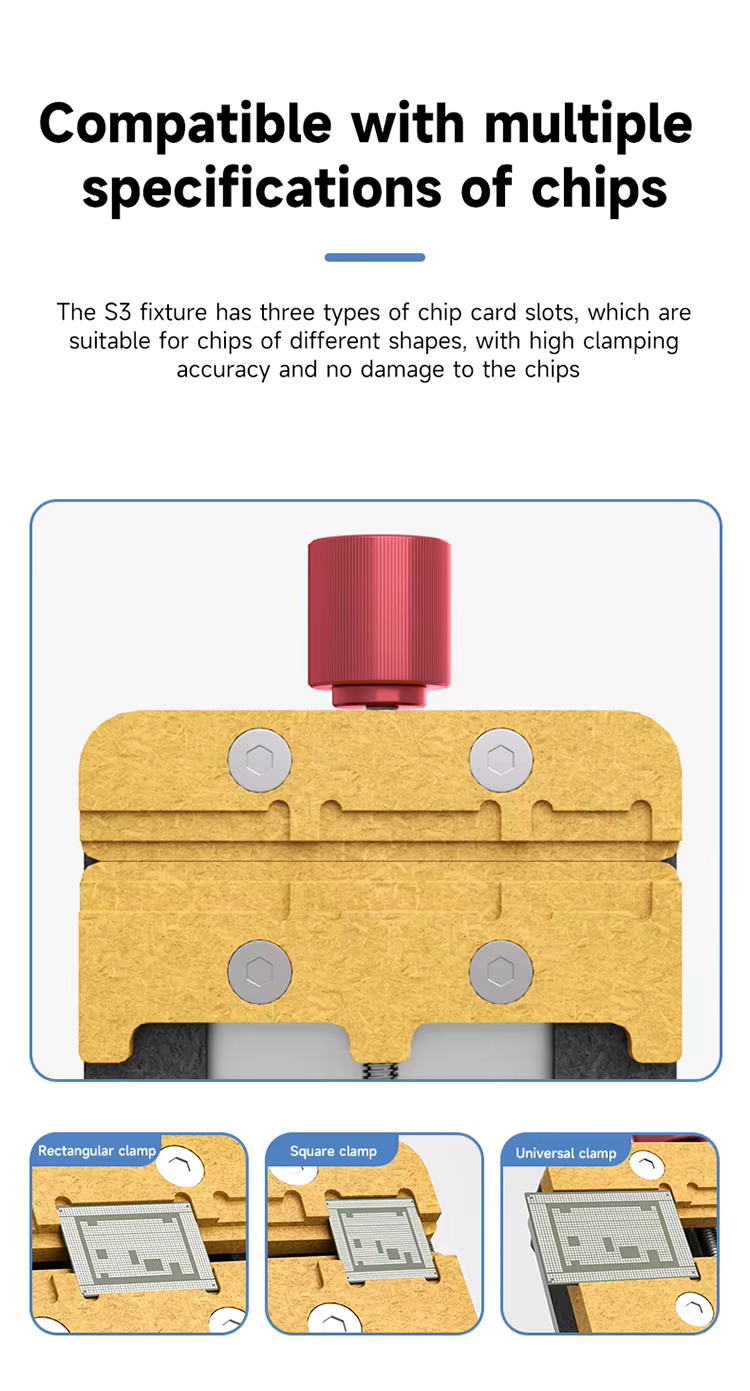

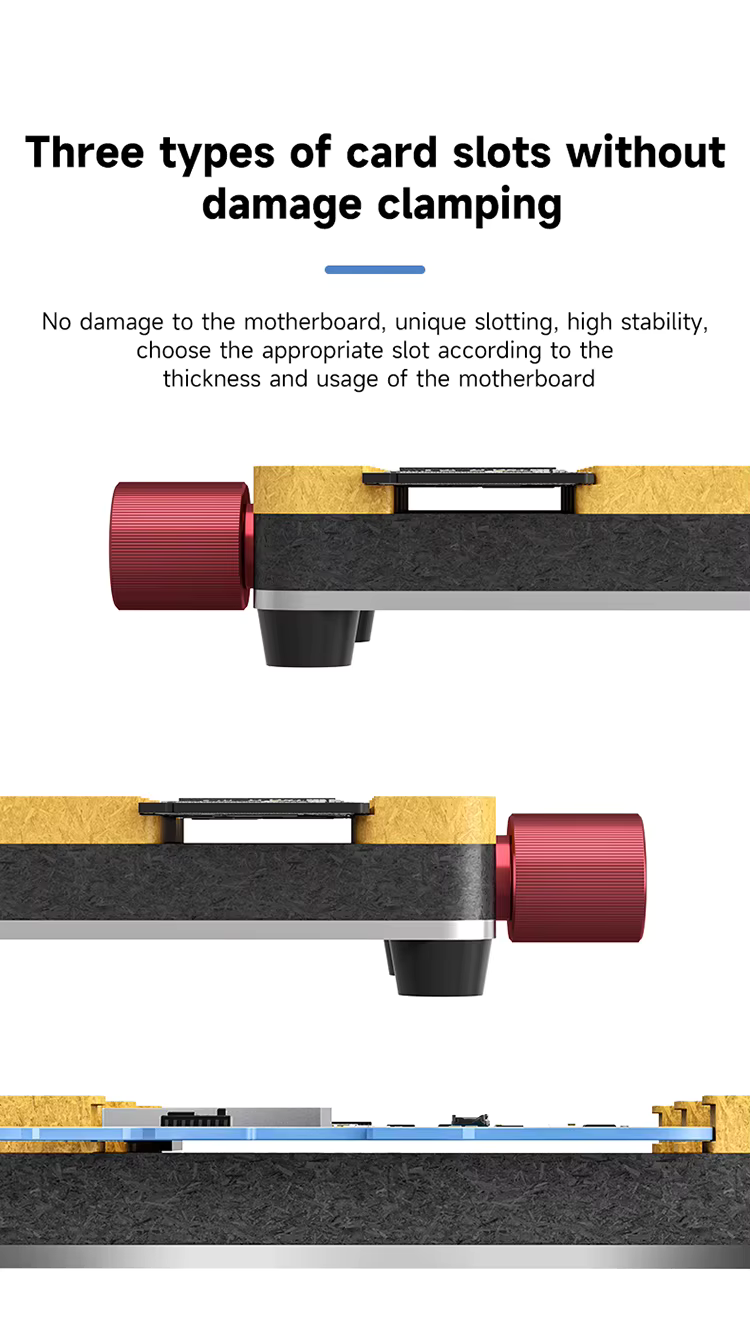

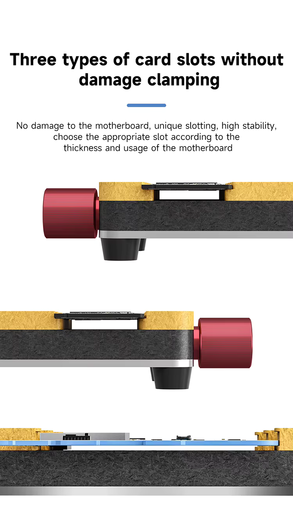

Stupňovité čelisti s přesným profilem: Upínací kameny disponují drážkami s různou hloubkou a úhlem zkosení. Umožňují pevné oboustranné sevření jak nestandardně tvarovaných vícevrstvých DPS, tak i samostatných drobných čipů (CPU, NAND, Wi-Fi modulů) při čištění od starého cínu a podlepového lepidla (underfill).
Masivní základna s protiskluzovou úpravou: Spodní část přípravku tvoří těžká kovová slitina, která zajišťuje nízké těžiště. Držák při práci pevně sedí na stole, netřese se pod mikroskopem a odolává silovému působení při mechanickém čištění spojů.

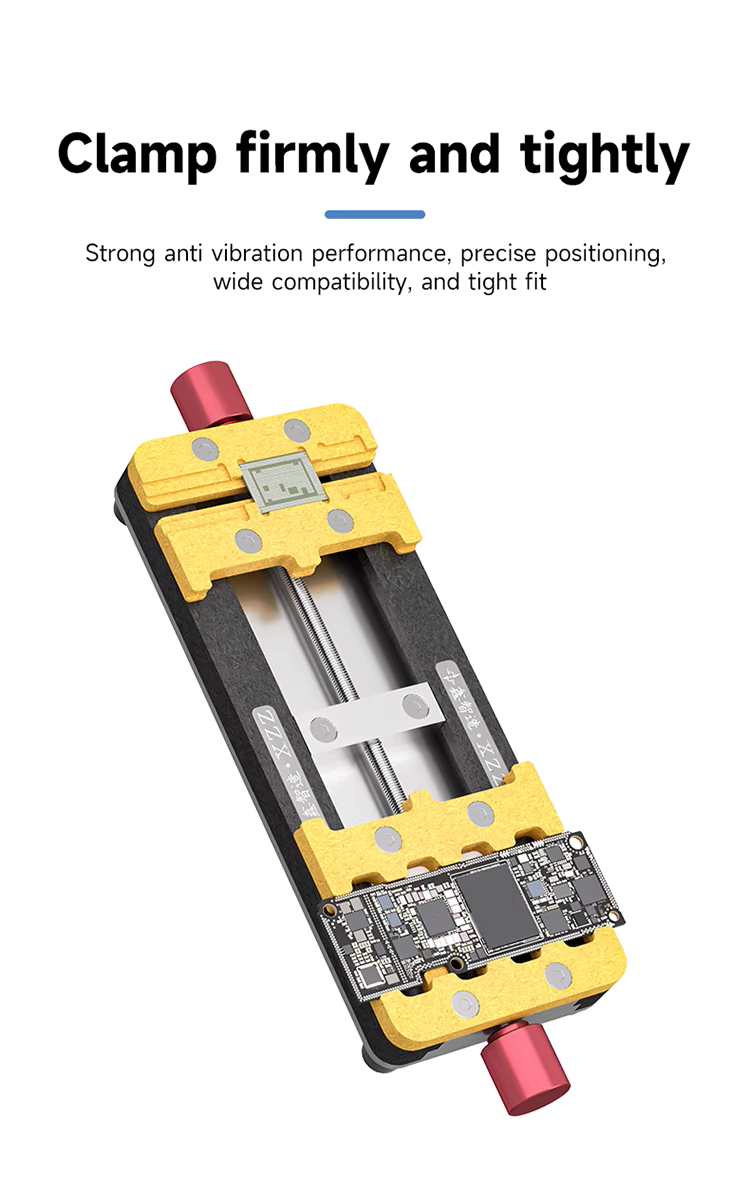

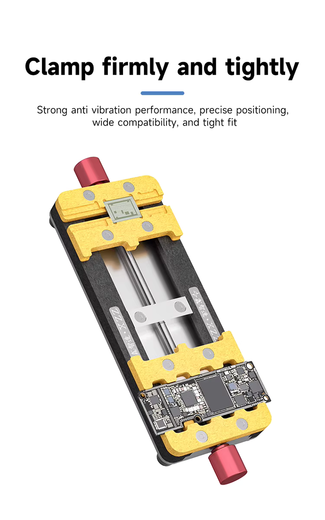

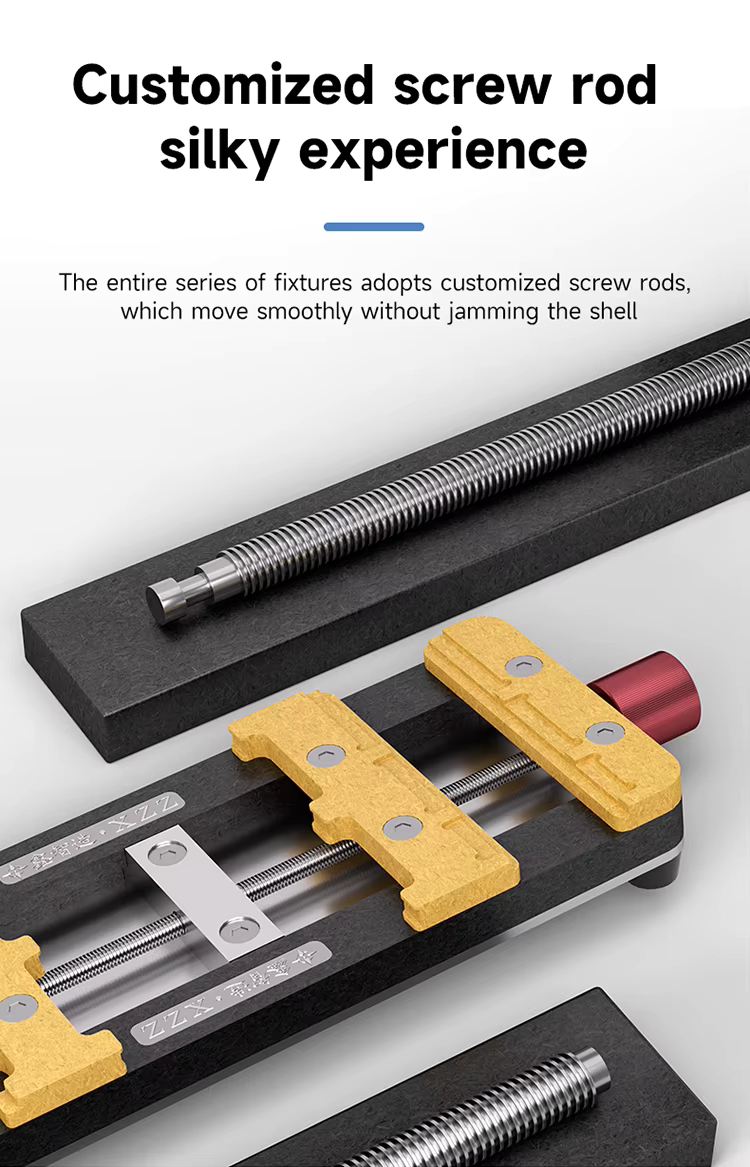

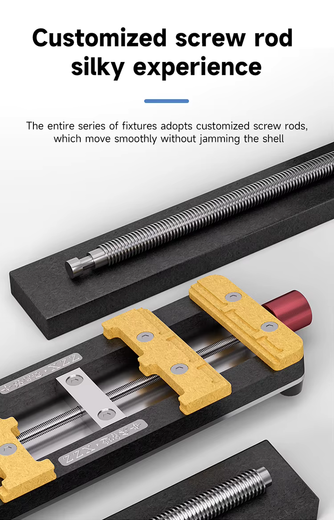

Precizní závitový mechanismus: Posuv čelistí je řízen jemným ocelovým závitem s masivními vroubkovanými maticemi na koncích. To umožňuje citlivé dávkování upínací síly bez rizika mechanického popraskání křehkých keramických kondenzátorů na hranách DPS.

Diagnostické a servisní využití:

BGA Reballing & Cleaning: Ideální nástroj pro bezpečné uchycení procesorů a paměťových čipů při odstraňování zbytků pájky pomocí knotu a mikro-pájky.

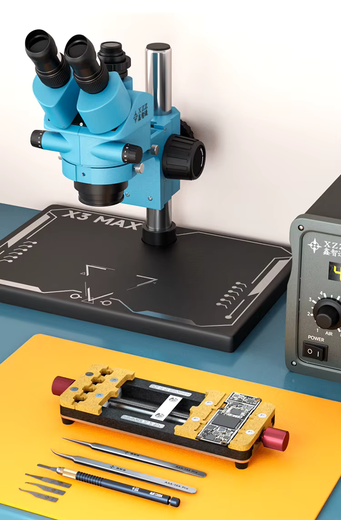

Opravy poškozených tras (Jumper wires): Dokonalá stabilita desky pod mikroskopem je nezbytná pro tahání mikro-vodičů pod vytrženými BGA polštářky (pads).
Separace sendvičových desek: Pevné sevření usnadňuje práci s horkovzdušnou stanicí při rozlepování a opětovném spojování vícevrstvých desek.

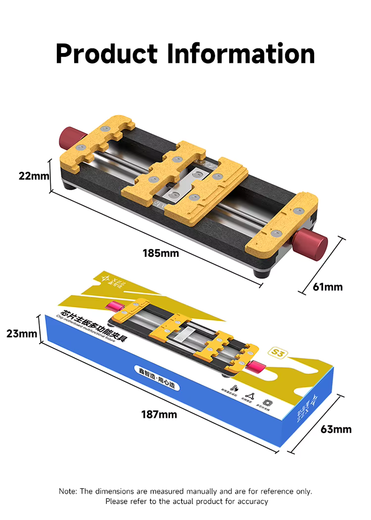

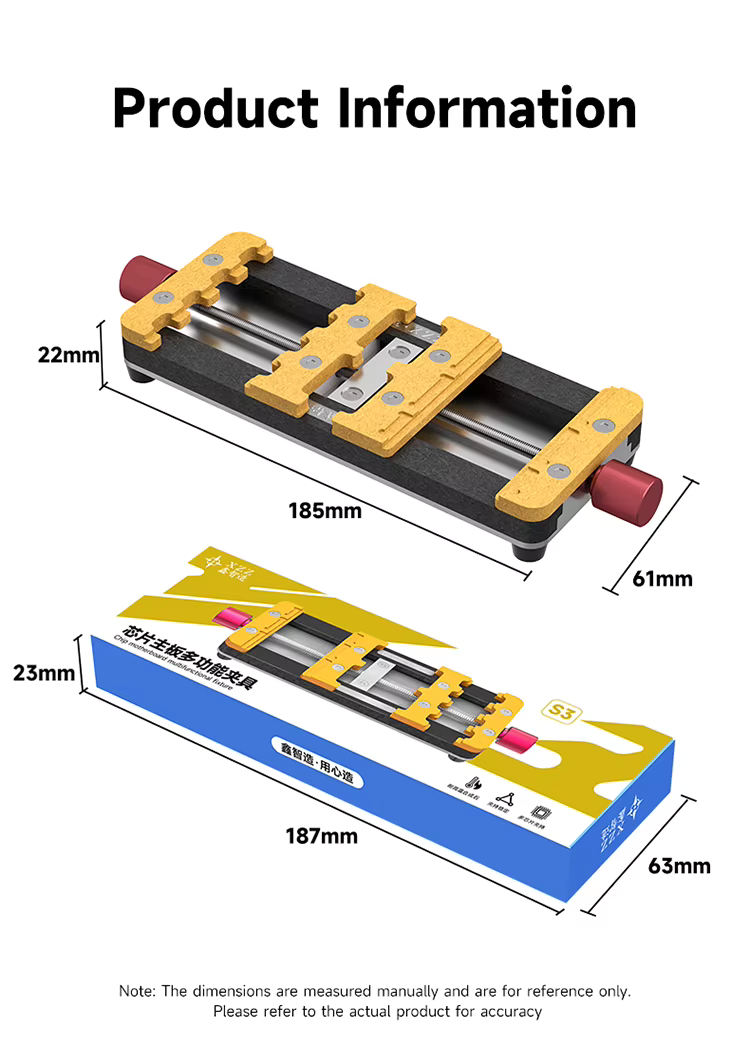

Technická specifikace:

Materiál: Syntetický kámen (vysokoteplotní kompozit), nerezová ocel, hliníková slitina
Tepelná odolnost: Dlouhodobě přes 350 °C (odolné proti přímému plameni/horkovzduchu)
Typ posuvu: Nezávislé nerezové vodící hřídele s pružinovým protitlakem a šroubovou aretací
Kompatibilita: Univerzální (smartphony, automobilové jednotky, klíče, SMD moduly)
